КОМПАС-3D - отечественная система автоматизированного проектирования (САПР), разработанная компанией «АСКОН». В данной статье описаны версии 24 и 25.

В статье описывается способ установки ПО, но для его работы потребуется лицензия, которую нужно приобрести у вендора.

Установка

Установка может быть выполнена с помощью графической или консольной утилиты.

Установите программу установки:

Версия 24 (пакет install-kompas-v24):
  • введите в консоли sudo dnf install install-kompas-v24;
  • или найдите и установите с помощью средства установки программ Пакеты (dnfdragora), введя в строку поиска install-kompas-v24.
Версия 25 (пакет install-kompas-v25):
  • введите в консоли sudo dnf install install-kompas-v25;
  • или найдите и установите с помощью средства установки программ Пакеты (dnfdragora), введя в строку поиска install-kompas-v25.

Запустите установщик:

Установщик КОМПАС-3D v24:
  • зайдите в Главное меню -> Утилиты -> Установщик КОМПАС-3D v24 (в главном меню также доступен поиск по названию Установщик КОМПАС-3D v24);
  • или введите в консоли install-kompas-v24-gui.
Установщик КОМПАС-3D v25:
  • зайдите в Главное меню -> Утилиты -> Установщик КОМПАС-3D v25 (в главном меню также доступен поиск по названию Установщик КОМПАС-3D v25);
  • или введите в консоли install-kompas-v25-gui.

Работа через графический интерфейс

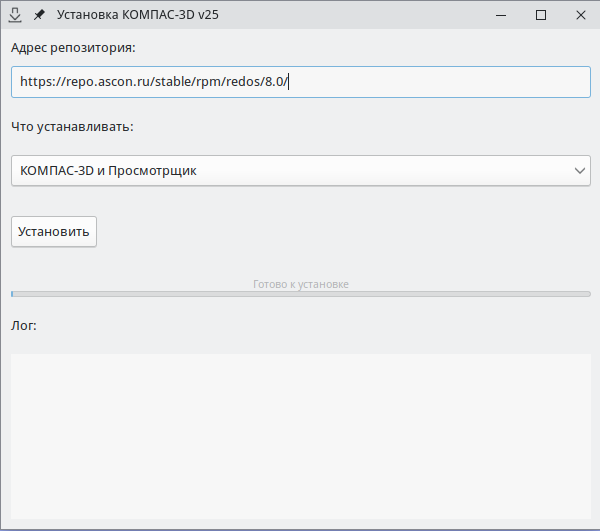

Рабочее окно программы Компас 3D Установка КОМПАС-3D v25

В рабочем окне программы в строке Адрес репозитория можно указать адрес репозитория, в котором находятся пакеты с КОМПАС-3D (по умолчанию используется адрес репозитория компании «Аскон»).

В данной строке можно указать:

  • развернутое внутри сетевого периметра предприятия зеркало репозитория компании «Аскон»;
  • путь к файлам (например, на съемном диске).

В выпадающем списке Что устанавливать в версии 24 доступен выбор частей программного комплекса для установки:

  • САПР КОМПАС-3D и Просмотрщик (Viewer) (этот вариант выбран по умолчанию);
  • Только САПР КОМПАС-3D;
  • Только Просмотрщик.

Выбор компонентов для установки

В выпадающем списке Что устанавливать в версии 25 доступен выбор частей программного комплекса для установки:

  • САПР КОМПАС-3D и Просмотрщик (Viewer) (этот вариант выбран по умолчанию);
  • Только САПР КОМПАС-3D;
  • Только Просмотрщик;
  • Домашняя версия;
  • Учебная версия.

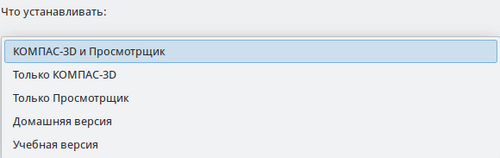

Доступные компоненты для установки в v25

После выбора частей программного комплекса нажмите Установить (будет запрошен пароль администратора, после успешного ввода которого начнется установка с выводом лога внизу интерфейса программы).

Установка с выводом логов Установка компонентов КОМПАС 3D версии 25


По завершении установки можно будет запустить КОМПАС-3D через меню приложений.

Запуск Компас 3D Запуск КОМПАС 3D v25

Внимание. После успешной установки КОМПАС-3D не следует удалять пакет install-kompass-v24 (install-kompass-v25), поскольку он зависит от необходимых для работы Компаса библиотек. При удалении данного пакета следует вручную установить следующие пакеты: glibc2.43 lib64tiff6 llvm18-libcxx llvm18-libcxxabi llvm18-libunwind.

Обновление и удаление КОМПАС-3D через графический интерфейс

При наличии установленных САПР КОМПАС-3D и Просмотрщик в рабочем окне программы появляются кнопки Обновить и Удалить.

Кнопка Обновить обновляет пакеты из указанного репозитория.

Кнопка Удалить удаляет САПР КОМПАС-3D и Просмотрщик одновременно.

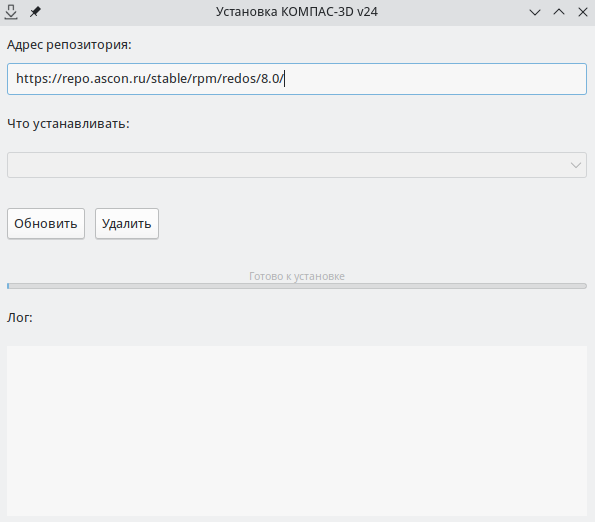

Кнопки "Обновить" и "Удалить"


Если в версии 24 установлены только САПР КОМПАС-3D или только Просмотрщик, то существует возможность доустановить второй компонент, нажав на кнопку Установить.

В версии 25 существует возможность доустановить оставшиеся компоненты, нажав на кнопку Установить.

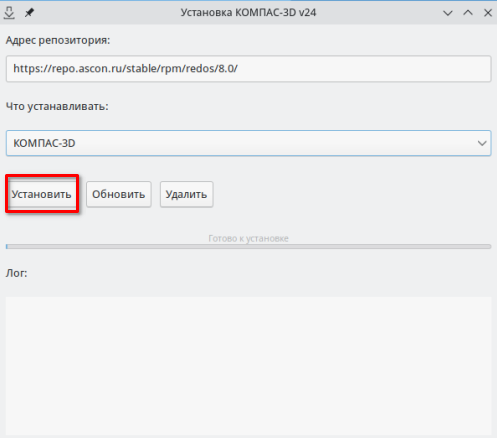

Доустановка оставшегося компонента
